افت فشار در یک لوله فین آلومینیومی چیست؟

افت فشار در یک لوله فین آلومینیومی چیست؟

من به عنوان تأمین کننده لوله های آلومینیوم فنلاندی ، در مورد کاهش فشار در این اجزای اساسی با سوالات متعددی روبرو شده ام. در این وبلاگ ، ما به مفهوم افت فشار لوله های آلومینیومی می پردازیم و علل آن ، عوامل تأثیرگذار و اهمیت در کاربردهای مختلف را بررسی می کنیم.

درک افت فشار

افت فشار به کاهش فشار سیال اشاره دارد زیرا از طریق یک سیستم جریان می یابد. در زمینه لوله های فنر آلومینیومی ، که معمولاً در مبدل های حرارتی مورد استفاده قرار می گیرند ، مایع (یا گاز یا مایع) با عبور از ساختار فنر ، کاهش فشار را تجربه می کند. این افت فشار یک پارامتر مهم است زیرا مستقیماً بر مصرف انرژی و کارآیی سیستم کلی تأثیر می گذارد.

علل افت فشار در لوله های آلومینیوم

اصطکاک

یکی از دلایل اصلی افت فشار اصطکاک است. از آنجا که مایعات روی سطح لوله و باله جریان می یابد ، به دلیل زبری سطوح با مقاومت روبرو می شود. لوله های فنر آلومینیومی برای افزایش سطح انتقال حرارت با باله طراحی شده اند ، اما این باله ها همچنین سطح اضافی را برای برقراری این مایعات ایجاد می کنند و منجر به نیروهای اصطکاک بیشتری می شوند. مولکول های سیال در نزدیکی سطح لوله و باله ها یک نیروی کشیدن را تجربه می کنند که آنها را کند می کند و منجر به کاهش فشار می شود.

اختلال جریان

وجود باله ها همچنین باعث ایجاد اختلال در جریان می شود. الگوی جریان سیال با عبور از ساختار فنلاندی مختل می شود و باعث ایجاد لبه ها و گرداب ها می شود. این اختلالات جریان باعث افزایش تلاطم مایعات می شود که به نوبه خود منجر به تلفات انرژی بالاتر و افت فشار می شود. شکل ، اندازه و فاصله باله ها نقش مهمی در تعیین میزان اختلال در جریان دارند. به عنوان مثال ، باله هایی با هندسه پیچیده یا فاصله کمی بین آنها می توانند باعث اختلال در جریان شدیدتر و افت فشار بالاتر شوند.

گسترش و انقباض

هنگامی که مایع وارد لوله می شود و از لوله ریز خارج می شود ، ممکن است گسترش یا انقباض را تجربه کند. این تغییر در ناحیه جریان می تواند باعث تغییر فشار شود. به عنوان مثال ، اگر مایع هنگام ورود به لوله فنلاندی گسترش یابد ، سرعت کاهش می یابد و فشار طبق اصل برنولی کاهش می یابد. به طور مشابه ، هنگامی که سیال هنگام خروج از لوله منقبض می شود ، سرعت افزایش می یابد و ممکن است فشار نیز تغییر کند.

عوامل تأثیرگذار

هندسه باله

هندسه باله ها تأثیر عمیقی بر افت فشار دارد. باله ها می توانند اشکال مختلفی مانند مستطیل ، مثلثی یا دایره ای داشته باشند. ارتفاع ، ضخامت و زمین باله ها نیز متفاوت است. به طور کلی ، باله های بلندتر و زمین های باله کوچکتر باعث افزایش سطح انتقال حرارت می شوند اما منجر به افت فشار بیشتر می شوند. به عنوان مثال ، یک باله با ارتفاع بیشتر مساحت بیشتری را برای انتقال حرارت فراهم می کند اما همچنین مقاومت بیشتری در برابر جریان سیال ایجاد می کند و منجر به کاهش فشار بیشتر می شود.

خواص سیال

خواص سیال مانند چگالی ، ویسکوزیته و سرعت جریان نیز بر افت فشار تأثیر می گذارد. یک مایع با چگالی یا ویسکوزیته بالاتر ، نیروی اصطکاک بیشتری را تجربه می کند زیرا از طریق لوله فنر جاری می شود و در نتیجه افت فشار بیشتری ایجاد می شود. علاوه بر این ، سرعت جریان بالاتر سرعت مایعات را افزایش می دهد ، که به نوبه خود باعث افزایش تلاطم و افت فشار می شود. به عنوان مثال ، در یک مبدل حرارتی با استفاده از آب به عنوان مایع ، افزایش سرعت جریان منجر به افت فشار بیشتر در لوله های فنر آلومینیوم می شود.

پیکربندی لوله

چیدمان لوله ها در مبدل حرارتی نیز می تواند بر افت فشار تأثیر بگذارد. لوله ها را می توان در یک پیکربندی موازی یا سری تنظیم کرد. در یک پیکربندی موازی ، مایع در بین لوله های مختلف تقسیم می شود و سرعت جریان در هر لوله را کاهش می دهد و به طور بالقوه کاهش فشار را کاهش می دهد. در یک پیکربندی سری ، مایع از طریق یک لوله بعد از دیگری جریان می یابد که می تواند منجر به افت فشار کلی بالاتر شود.

اهمیت افت فشار در برنامه ها

مصرف انرژی

افت فشار در لوله های فنر آلومینیوم به طور مستقیم بر مصرف انرژی سیستم تأثیر می گذارد. افت فشار بالاتر برای پمپ کردن مایعات از طریق لوله ها به انرژی بیشتری نیاز دارد. این افزایش مصرف انرژی می تواند منجر به هزینه های بیشتر عملیاتی شود ، به خصوص در کاربردهای صنعتی در مقیاس بزرگ. بنابراین ، به حداقل رساندن افت فشار ضمن حفظ سطح قابل قبول انتقال حرارت برای بهبود بهره وری انرژی سیستم بسیار مهم است.

عملکرد سیستم

افت فشار همچنین بر عملکرد مبدل حرارتی تأثیر می گذارد. اگر افت فشار بیش از حد زیاد باشد ، می تواند مشکلاتی از قبیل کاهش سرعت جریان ، توزیع ناهموار مایعات و افزایش سایش و پارگی در تجهیزات پمپاژ ایجاد کند. این مسائل در نهایت می تواند منجر به کاهش کارآیی کلی و قابلیت اطمینان مبدل حرارتی شود.

اندازه گیری و کنترل افت فشار

اندازه گیری

برای اندازه گیری افت فشار در لوله های فین آلومینیوم ، سنسورهای فشار به طور معمول در ورودی و خروجی لوله ها نصب می شوند. تفاوت فشار بین این دو نقطه افت فشار را می دهد. این اندازه گیری می تواند برای نظارت بر عملکرد مبدل حرارتی و تشخیص مشکلات احتمالی مانند رسوب یا انسداد در لوله ها استفاده شود.

کنترل کردن

روش های مختلفی برای کنترل افت فشار در لوله های فنلاندی آلومینیوم وجود دارد. یک رویکرد بهینه سازی هندسه باله است. با انتخاب دقیق شکل ، ارتفاع ، ضخامت و زمین باله ، می توان به تعادل بین انتقال حرارت و افت فشار دست یافت. روش دیگر تنظیم سرعت جریان سیال است. کاهش سرعت جریان می تواند افت فشار را کاهش دهد اما همچنین ممکن است سرعت انتقال حرارت را کاهش دهد. بنابراین ، باید بین این دو عامل یک تجارت ایجاد شود. علاوه بر این ، نگهداری منظم مبدل حرارتی ، مانند تمیز کردن لوله ها و باله ها برای از بین بردن رسوب ، می تواند به کاهش فشار در یک محدوده قابل قبول کمک کند.

لوله های آلومینیومی ما

ما به عنوان تأمین کننده پیشرو در لوله های آلومینیوم ، طیف گسترده ای از محصولات را ارائه می دهیم که برای تأمین نیازهای متنوع مشتریان خود طراحی شده اند. لوله های فنلاندی ما با استفاده از مواد آلومینیومی با کیفیت بالا و تکنیک های پیشرفته تولید برای اطمینان از عملکرد عالی انتقال حرارت و افت فشار کم تولید می شوند.

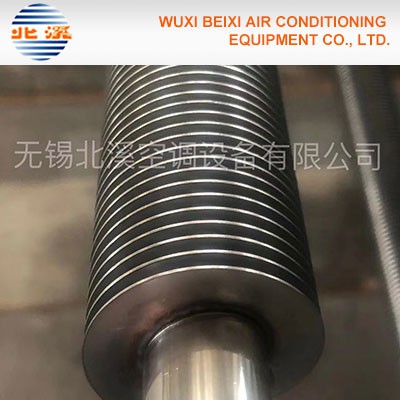

ما انواع مختلفی از لوله های فنلاندی را ارائه می دهیم ، از جملهلوله جوش لیزر، که پیوند قوی و قابل اعتماد بین باله و لوله ارائه می دهد ، وفولاد کربن، که از مزایای فولاد کربن و باله برای افزایش دوام استفاده می کند. مامبدل حرارتی لوله فنلاندیبه طور خاص برای برنامه های مبدل حرارتی طراحی شده است و انتقال حرارت کارآمد و افت فشار کم را فراهم می کند.

پایان

افت فشار در لوله های فین آلومینیوم یک پدیده پیچیده است که تحت تأثیر عوامل مختلفی مانند هندسه باله ، خصوصیات سیال و پیکربندی لوله قرار دارد. درک علل و اهمیت افت فشار برای بهینه سازی طراحی و عملکرد مبدل های حرارتی ضروری است. ما به عنوان تأمین کننده لوله های آلومینیوم فنر ، ما متعهد هستیم که محصولات با کیفیت بالا را ارائه دهیم که عملکرد انتقال حرارت عالی را در عین حال کاهش فشار ارائه می دهد.

اگر به لوله های آلومینیومی ما علاقه مند هستید یا در مورد برنامه های افت فشار یا مبدل حرارتی سؤالی دارید ، لطفاً برای بحث بیشتر و فرصت های احتمالی تهیه ، با ما تماس بگیرید.

منابع

• Incropera ، FP ، & DeWitt ، DP (2002). اصول گرما و انتقال انبوه. ویلی
• Kays ، Wm ، & London ، AL (1998). مبدلهای حرارتی جمع و جور. مک گرا-هیل.
• شاه ، RK ، و Sekulic ، DP (2003). اصول طراحی مبدل حرارتی. ویلی
